מהו מיפוי טופוגרפי אווירי מתקדם לפרויקטי בנייה ותכנון עירוני?
מיפוי טופוגרפי אווירי מתקדם לפרויקטי בנייה ותכנון עירוני הוא תהליך של איסוף נתונים מרחביים מהאוויר, באמצעות רחפנים וחיישנים מדויקים, לצורך בניית מודלים טופוגרפיים המשמשים מהנדסים, מתכננים ורשויות. בניגוד לצילום אוויר ויזואלי בלבד, מדובר במדידה פוטוגרמטרית הנדסית בעלת ערך גיאודטי, כלומר כל פיקסל בתמונה קשור לקואורדינטה מדויקת במרחב ולא רק לתיעוד חזותי. תהליך העבודה כולל תכנון נתיבי טיסה, פיזור נקודות בקרה בשטח, ביצוע צילום אנכי ולעיתים גם אלכסוני, ולבסוף עיבוד הנתונים המרחביים למודלים תלת-ממדיים. הדרישות הטכניות לפרויקטים כאלה בישראל מוגדרות בתקן צילום אווירי הממשלתי, הכולל פרקים על טריאנגולציה אווירית, נקודות בקרה ופרמטרים טכניים מחייבים.
שלבי הביצוע מרגע תכנון הטיסה ועד הפקת הנתונים
שלב התכנון כולל קביעת גובה טיסה מתאים ואחוזי חפיפה בין תמונות, בדרך כלל מעל שבעים אחוז חפיפה קדמית ושישים אחוז חפיפה צדדית, כדי להבטיח כיסוי מלא. בסביבה עירונית יש להתחשב במבנים גבוהים, קווי מתח ואזורי הגבלת טיסה. סדר העבודה המקובל הוא: תכנון טיסה, מדידת נקודות בקרה בשטח, צילום אווירי, עיבוד פוטוגרמטרי, בקרת איכות ומסירת תוצרים. כל שלב תלוי בקודמו, ופער בנקודות הבקרה עלול לפגוע בדיוק כל המודל שנבנה בהמשך.
אורתופוטו מול ענן נקודות: התוצרים המרכזיים במיפוי אווירי
מיפוי אווירי מפיק מספר תוצרים הנדסיים, וכל אחד מהם משמש למטרה שונה בתכנון ובבנייה. אורתופוטו הוא תמונה מיושרת גיאומטרית ברזולוציה גבוהה, המשמשת כרקע מדויק למדידות ולתכנון, בניגוד לתמונת רחפן רגילה שאינה מתוקנת להטיות פרספקטיביות. ענן הנקודות התלת-ממדי הוא אוסף נקודות במרחב, כל אחת עם קואורדינטה משלה, המהווה בסיס לחילוץ קווי גובה, נפחים ומודלים הנדסיים נוספים.
מה ההבדל בין DSM, DTM ו-DEM ואיך בוחרים את המודל הנכון?
DSM הוא מודל פני שטח הכולל מבנים, עצים וכל אובייקט מעל הקרקע. DTM הוא מודל קרקע נקייה, לאחר סינון של כל האובייקטים המלאכותיים והטבעיים. DTM חשוב לתכנון תשתיות, ניקוז וחישובי נפחים, בעוד DSM משמש לניתוח הסתרות והדמיות עירוניות. המונח DEM הוא כללי יותר ומתייחס לכל מודל גובה דיגיטלי, בין אם מדובר בפני השטח ובין אם בקרקע.
טבלת השוואה בין תוצרי מיפוי אווירי
| תוצר | תיאור טכני | שימוש מרכזי | רמת פירוט טיפוסית |
|---|---|---|---|
| אורתופוטו | תמונה מיושרת גיאומטרית | רקע למדידות ותכנון | סנטימטרים בודדים |
| ענן נקודות | אוסף נקודות תלת-ממדי | חילוץ נתונים הנדסיים | עשרות נקודות למ״ר |
| DSM | מודל פני שטח מלא | הדמיה עירונית והסתרות | תת-מטרי |
| DTM | מודל קרקע מסונן | ניקוז וחישובי נפחים | סנטימטרים עד מטר |

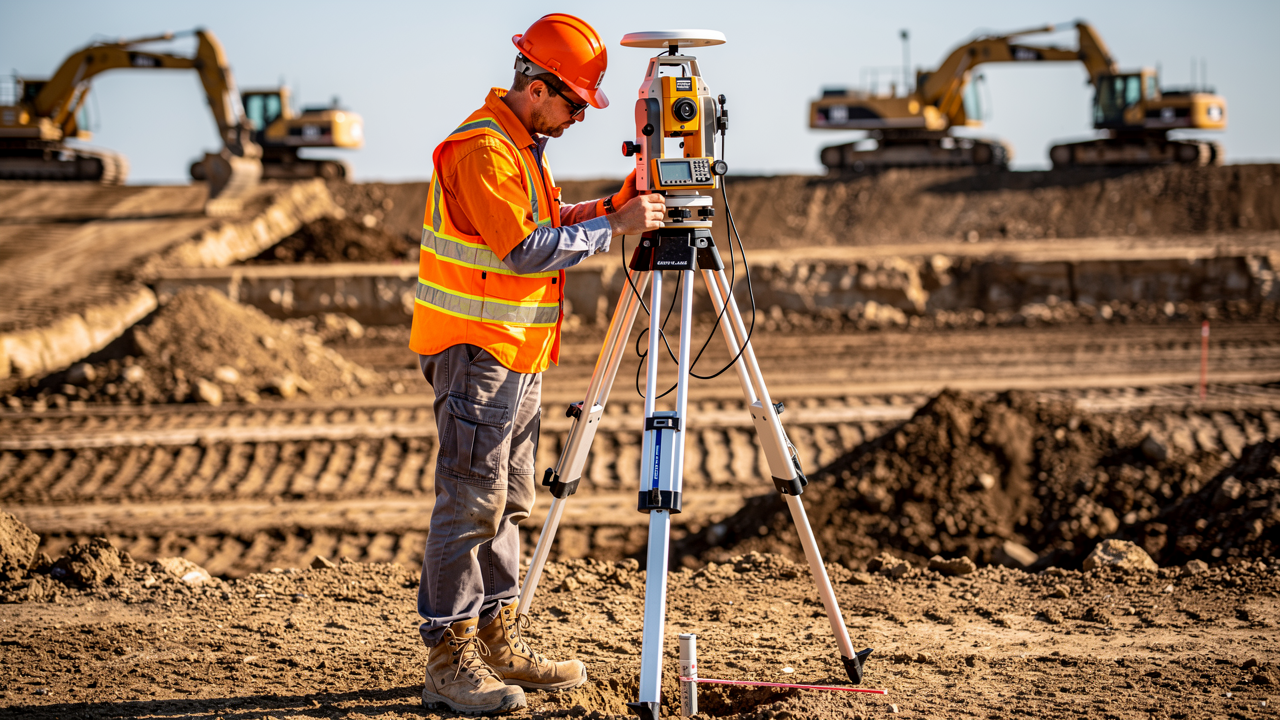

דיוק סנטימטרי בשטח: כיצד RTK, PPK ונקודות בקרה עובדים יחד
הדיוק במיפוי אווירי נמדד בסנטימטרים בודדים, הן במישור האופקי והן בציר הגובה. טכנולוגיית RTK מספקת תיקון בזמן אמת מול תחנת בסיס, ומתאימה לאזורים עם קליטה יציבה. טכנולוגיית PPK מבוססת על עיבוד מחדש לאחר הטיסה, ולכן עדיפה באזורים עירוניים צפופים או במקומות ללא קליטה סלולרית סדירה. עם זאת, אף אחת מהשיטות אינה מחליפה את הצורך בנקודות בקרה קרקעיות ובנקודות בדיקה, המעגנות את המודל לרשת הקואורדינטות הארצית ומאפשרות אימות בלתי תלוי של הדיוק. מתודולוגיית בדיקת הדיוק מתועדת גם בהנחיות כיול USGS העוסקות בכיול תוצרי רחפנים ובבקרת איכות מדידה.
גורמי שגיאה נפוצים בדיוק הגובה (Z) וכיצד מונעים אותם
דיוק הגובה נפגע לרוב מצמחייה צפופה, ממשטחים מבריקים או אחידים כמו אספלט טרי או משטחי מים, ומהצללות בין מבנים גבוהים. פתרונות מקובלים כוללים שילוב צילום אלכסוני לצד הצילום האנכי, הגדלת אחוזי החפיפה בין תמונות, וסינון מתקדם של ענן הנקודות להסרת רעש ונקודות חריגות.
אתר בנייה פעיל: כך הופכים מודל גובה לחישוב נפחים ולתכנון ניקוז
נתוני המיפוי משמשים באופן ישיר בניהול אתרי בנייה ופרויקטים עירוניים. חישוב נפחי חפירה ומילוי מתבצע באמצעות השוואת מודלי גובה משתי תקופות טיסה שונות, כך שההפרש בין המודלים משקף את כמות החומר שהוזז. גישה זו נדרשת גם במסגרת מפרט מיפוי הנדסי רשמי, הכולל דרישות מסירה ובקרות איכות לחישובי נפחים. מודל DTM מאפשר גם ניתוח זרימת ניקוז, איתור שקעים ושיפועים לקויים לפני תחילת עבודות עפר, מה שמונע תיקונים יקרים בשלב מאוחר יותר. מיפוי מחזורי, למשל אחת לשבועיים או אחת לחודש, מאפשר מעקב אחר קצב ההתקדמות בשטח ובקרה תקציבית מול תכנית העבודה המקורית.
טעויות נפוצות בהעברת קבצי מיפוי ל-CAD ול-GIS
טעות נפוצה היא הזמנת תוצרים בלי לציין מראש את פורמט הקובץ הנדרש: DWG או DXF עבור עבודה ב-CAD, TIF או GeoTIFF עבור אורתופוטו, ו-LAS או LAZ עבור ענני נקודות. טעות שנייה היא אי-התאמה של מערכת הקואורדינטות והגבהים הארצית מראש, מה שעלול לגרום להיסט של עשרות סנטימטרים בין שכבות מידע שונות. לצד זאת, מזמינים רבים אינם דורשים דו״ח בקרת איכות מסודר, הכולל דיווח סטטיסטי על הדיוק, השוואה מול נקודות בדיקה בלתי תלויות, ובדיקת שלמות כיסוי של כל שטח העבודה. היעדר בקרה כזו הוא הגורם השכיח ביותר לגילוי בעיות דיוק רק בשלב התכנון או הביצוע, כאשר התיקון כבר יקר משמעותית.
מפרט הזמנה למיפוי אווירי: מה בודקים לפני קבלת התוצרים
הכנת בריף מסודר להזמנת מיפוי אווירי חוסכת אי-הבנות בין מנהל הפרויקט לצוות המדידה. הבריף צריך לכלול הגדרה ברורה של גבולות הגזרה, רמת דיוק נדרשת בסנטימטרים, סוג התוצרים המבוקשים כגון אורתופוטו או DTM, פורמט הקבצים, ותדירות המדידה במקרה של פרויקט מתמשך. בדיקת איכות המסירה מתבצעת בשטח באמצעות דגימת חתכים אקראיים והשוואתם למדידה עצמאית, פתיחת הקבצים במערכות CAD או GIS לבדיקת תקינות, ובדיקת רציפות הנתונים לאורך כל שטח העבודה בלי פערי כיסוי.
מה ההבדל בין אורתופוטו לצילום אוויר רגיל?
אורתופוטו הוא תמונה מתוקנת גיאומטרית שבה כל נקודה מתאימה למיקום אמיתי בשטח, בעוד צילום אוויר רגיל עשוי לכלול עיוותים הנובעים מזווית הצילום ומגובה השטח.
איזו רמת דיוק ניתן להשיג במיפוי אווירי עם נקודות בקרה?
בשילוב נקודות בקרה קרקעיות ושיטות RTK או PPK ניתן להגיע לדיוק אופקי ואנכי של מספר סנטימטרים בודדים, בהתאם לגובה הטיסה ולציוד הנעשה בו שימוש.
מתי מומלץ לבחור PPK על פני RTK?
PPK מתאים לאזורים עירוניים צפופים או מקומות ללא קליטה סלולרית סדירה, מכיוון שהעיבוד מתבצע לאחר הטיסה ואינו תלוי בתקשורת בזמן אמת מול תחנת בסיס.
כמה זמן לוקח לעבד תוצרי מיפוי אווירי לפרויקט בנייה?
זמן העיבוד תלוי בגודל השטח ובכמות התוצרים המבוקשים, אך תהליך שכולל בקרת איכות מסודרת נמשך בדרך כלל מספר ימים ממועד הטיסה ועד למסירת הקבצים הסופיים.
